Uppdraget gällde en nyinstallation av elcentral och jordfelsbrytare i Altorp, Djursholm, Stockholms län. Inför arbetet genomförde de lokala elfirmor vi arbetar med en förbesiktning med lastgenomgång och statuskontroll av befintliga grupper. Avstängning planerades i samråd med kunden för att minimera driftstopp och entreprenören tog fram en struktur för gruppindelning som ger tydlig selektivitet och bättre driftsäkerhet, med särskild hänsyn till kök, våtutrymmen och utomhusmiljöer. Befintlig central demonterades under kontrollerade former och installatören säkerställde korrekt frånkoppling och spänningslös anläggning före ingrepp.

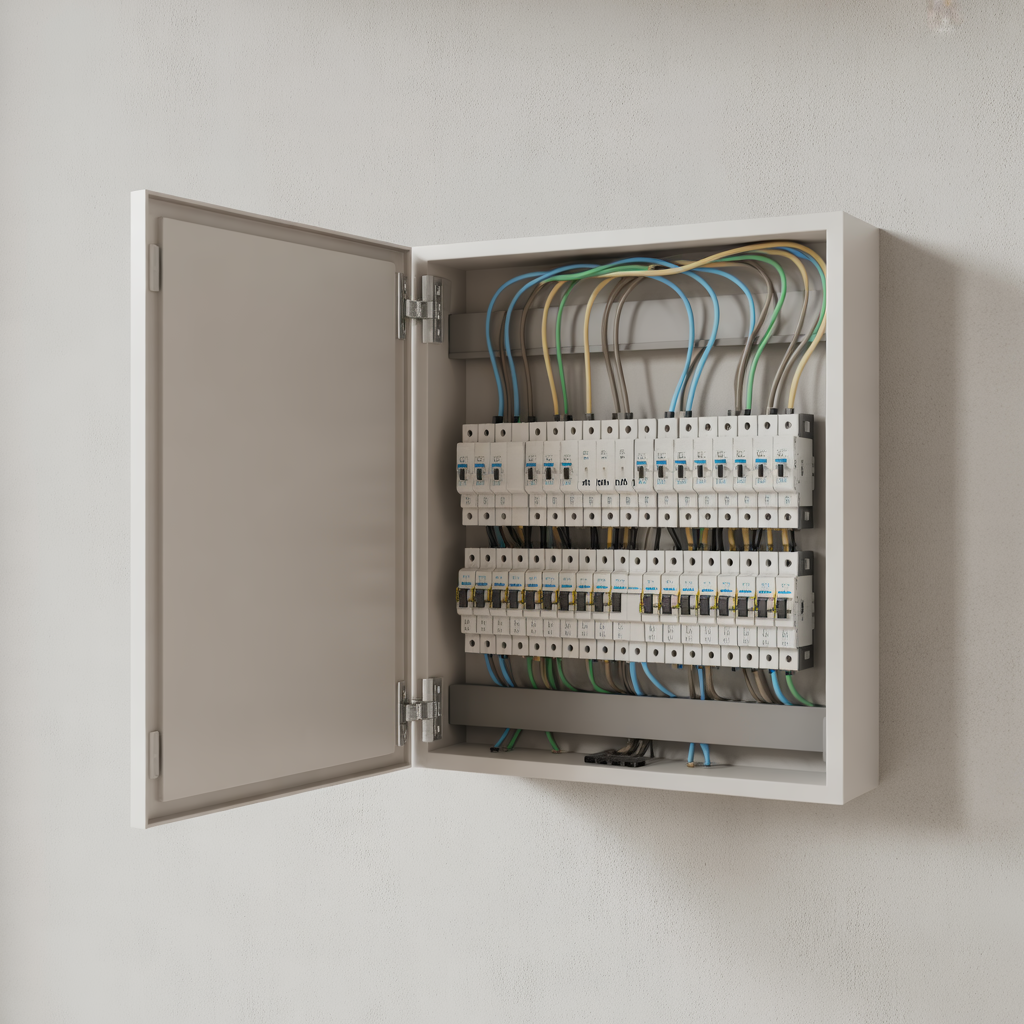

Den nya centralen monterades med DIN-skenor, modulära dvärgbrytare och jordfelsbrytare typ A 30 mA, uppdelade på flera sektioner för att begränsa omfattningen vid ett eventuellt fel. Ledningsdragning utfördes med halogenfria ledare, korrekt avmantling och dragavlastning, samt tydlig färg- och siffermärkning på samtliga anslutningar. Noll- och skyddsledarskenor separerades och fördelades enligt gällande praxis. Elektrikern balanserade lasterna över faserna för att minska obalans och onödig uppvärmning, och reserverade plats för framtida utbyggnad. Samtliga skruvförband drogs med rätt moment och centralen försågs med uppdaterad gruppförteckning som speglar aktuell användning.
Kvalitetssäkringen utfördes enligt SS 436 40 00 och entreprenörens egenkontrollprogram. De mätte isolationsresistans och kontinuitet i skyddsledare, kontrollerade loopimpedans och prospektiv kortslutningsström, samt verifierade utlösningsvillkor för överströmsskydd. Jordfelsbrytarna funktionsprovades med instrument för att bekräfta utlöstid och utlöstström inom krav. Efter driftsättning testades vald gruppindelning under last och elektrikern gick tillsammans med kunden igenom centralens uppbyggnad, testknappar, lägesindikeringar och rutiner för egen tillsyn. Slutdokumentationen omfattade mätprotokoll, uppdaterad enlinjeskiss och foton från installationen. Arbetsplatsen lämnades städad och den tidigare centralen omhändertogs enligt gällande regler för elavfall.
Funderar du på att uppgradera elcentralen eller komplettera med jordfelsbrytare i din fastighet, hör av dig så sätter vi dig i kontakt med en passande elfirma som tar fram ett genomtänkt upplägg utifrån dina förutsättningar.
